    服务器 2024-11-15

    服务器KVM证书超时问题分析

    1       现网描述

    1.1      环境描述

    设备型号：Kuntai R522

    2       故障描述

    2.1      故障现象

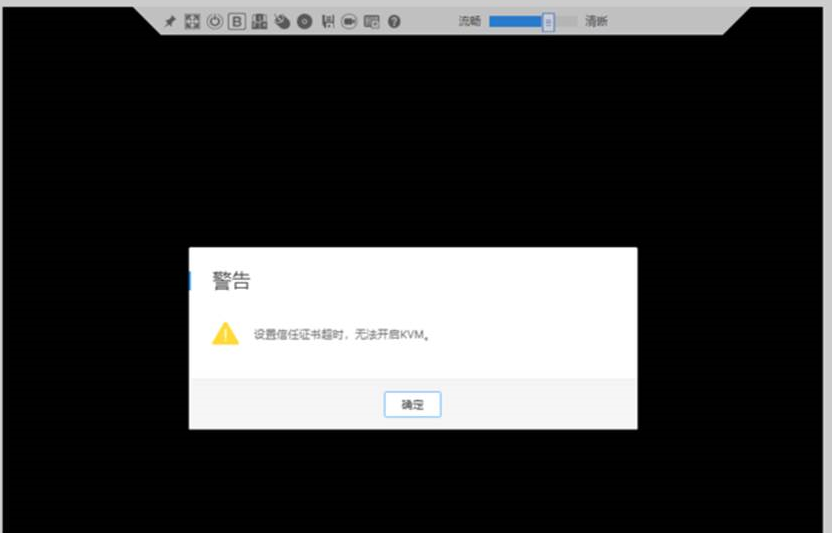

    问题现象：在iBMC界面的HTML集成远程控制台打开后，报“设置信任证书超时，无法开启KVM”。


    3       问题分析

    3.1      排查思路

    关键过程：

    1.      根据告警第一时间判断，该告警是否为真实告警（检查证书的有效期）

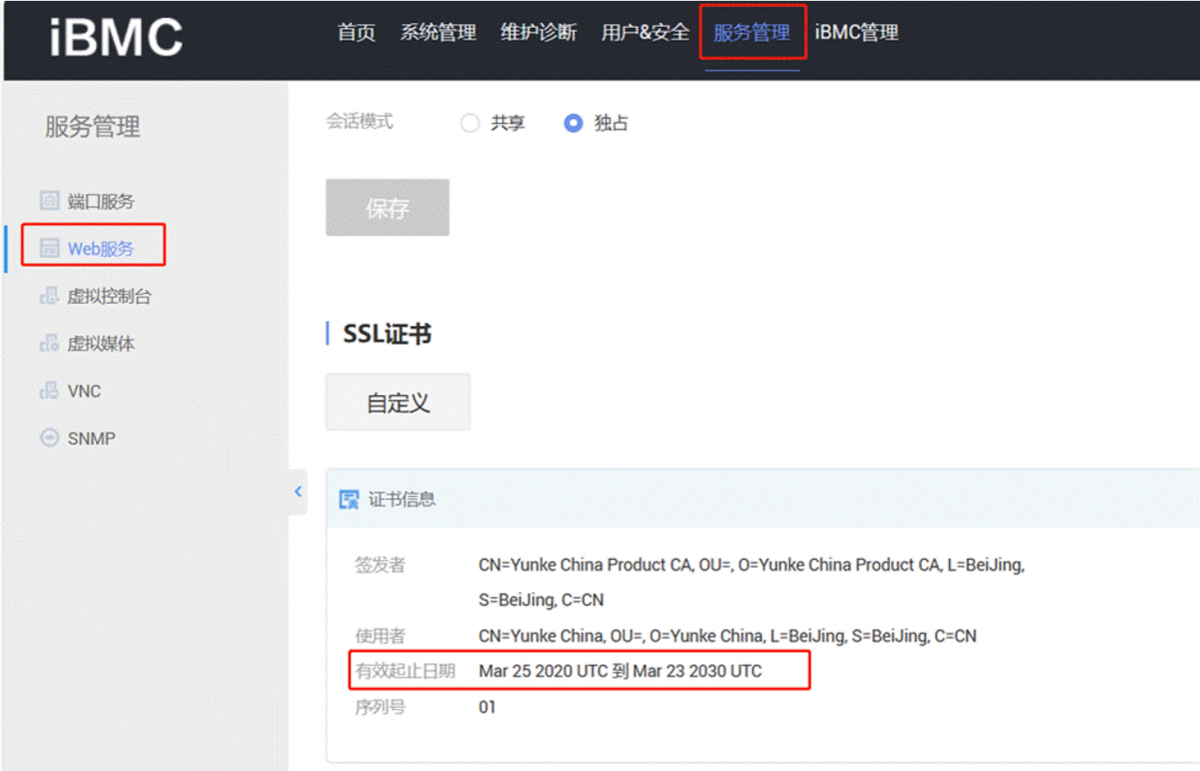

    打开iBMC WebUI中的“服务管理 > Web服务”页面，在“证书信息”区域中检查服务器证书是否过期。


    查看证书有效期确实超时，需要重新生成证书并替换原有证书。

    2，若按步骤1查询，证书时间正常。则排查KVM客户端与服务端建立连接是否出现问题

    具体步骤：

    a，重启iBMC尝试重新建立连接，查看问题是否解决。未解决参考步骤b

    b，重连iBMC后告警依然存在，则需排查端口以及协议策略问题

    主要观察KVM（默认2198）和VMM（8208）两个端口能否正常通信，进行端口映射，且本地端口和映射端口需要一致, 映射完成可以正常使用远程控制功能

    排查过程中若发现KVM（默认2198）端口无法通信，此端口和TLS协议相关，可能存在TLS1.1协议与SSL证书不兼容，导致2198端口不通，导致KVM黑屏的情况。

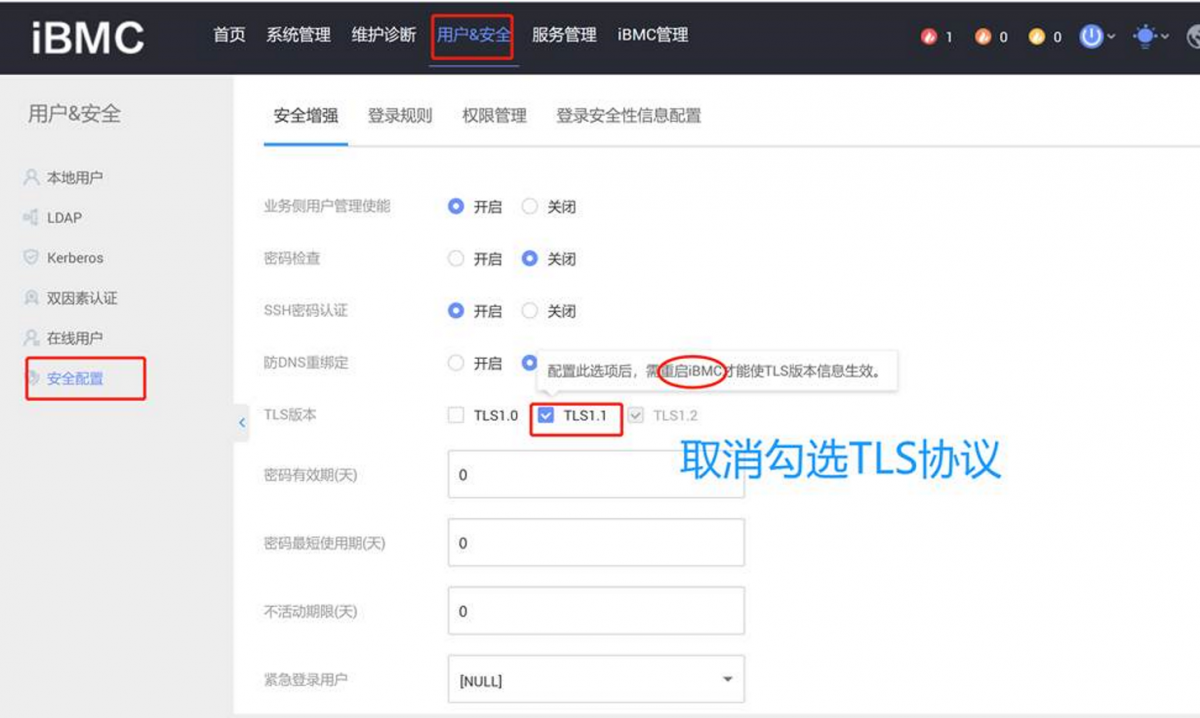

    取消勾选TLS协议并保存，重启bmc后2198端口正常。后续正常登录虚拟控制台

    3.2      原因分析

    KVM客户端与服务端建立连接前，需要进行SSL证书校验，若校验失败，则导致HTML5集成远程控制台无法连接。

    4       问题解决

    4.1      解决办法

    步骤1：查看证书有效期，重新生成导入证书，导入后重启iBMC查看是否解决

    未解决，参考步骤2

    步骤2：若证书未超时，判断可能是iBMC软件出现问题，尝试重启iBMC查看是否解决

    未解决，参考步骤3

    步骤3：排查KVM（默认2198）和VMM（8208）两个端口能否正常通信，若无法通信

    需要在两侧查看2198和8208是否开放，两侧开放的端口需要保持一致。

    2198端口不通，可考虑TSL1.1与SSL证书不兼容的问题，在ibmc取消勾选TLS协议并保存。保存后重启iBMC生效

    4.2        分析总结

    该问题主要是KVM客户端与服务端连接出现问题，针对连接问题应该考虑的方向大致为端口，验证证书，以及两侧应用三种。后续遇到该问题也可以针对该大致方向进行排查。
